建筑結構改造加固中的植筋工程施工作業

彈線位置

根據設計圖中鋼筋的位置和數量，將鋼筋在原結構中的位置錯開，并標出植筋的位置。合格后，請檢查線路和鉆孔。

鉆孔

沖擊鉆鉆進時，鉆頭直徑應比鋼筋直徑大5mm左右。鋼筋采用首鋼生產的槽鋼，鉆頭采用槽鋼合金鉆頭。鉆孔深度為15d（375mm）和400mm。鉆孔時，鉆頭始終垂直于圓柱形表面。

清洗孔

洗孔是鋼筋種植中Z重要的環節，因為鉆孔后孔內會產生大量的灰渣和灰渣，直接影響鋼筋的種植質量，因此有必要對孔內雜物進行清理。其方法是將刷蓋上的桿伸到孔底，反復往復泵送，將灰塵和雜物取出，然后用壓縮空氣吹凈孔內的浮塵。吹氣后，用脫脂棉和酒精或丙酮擦洗孔內壁。但不能用水洗滌，因為酒精和丙酮容易揮發，水不易揮發。用清水擦洗后，洞不會很快變干。鉆孔清潔后，應檢查并驗收設計和其他相關單位，試驗合格后方可注膠。

凝膠

取一組強力膠進行植筋，放入套管內，放在專用手動注射器上，慢慢扣上板機，將稀膠放在鉑金包口處并丟棄，然后將螺旋攪拌噴嘴伸入孔底，長度不夠時，將塑料管加長，將n扣上平板機，將注射器向后移動一次，使孔內空氣排出。為了使補強筋植入后孔內的膠液充分，而不使膠液流出孔外，孔內膠液可注入80%以上。用膠水填塞后，應立即種植鋼筋。

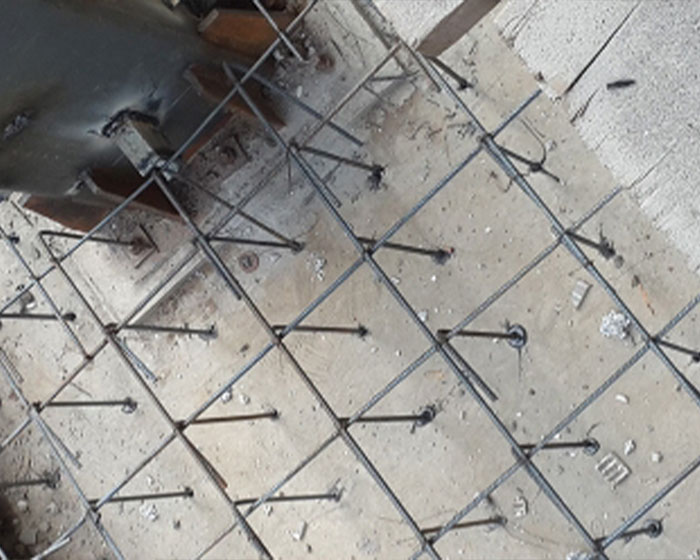

前梁底部的模板已支撐好，便于鋼筋種植后定位。鋼筋栽植前，應用鋼絲刷反復刷凈鋼筋，清除鐵銹，再用酒精或丙酮清洗干凈。將膠注入鉆孔后，立即將除銹鋼筋放入孔口內，然后緩慢單向旋入，直到鋼筋到達孔底后，方可中途反轉。

養護養護

鋼筋植入后，將鋼筋放置在梁底模板上，在鋼筋膠完全固化前，不得振動鋼筋。

強力膠可在室溫下固化，50小時后可進行下道工序。

試驗

植筋施工前，應進行鋼筋和植膠的現場拉拔試驗，以確定鋼筋和植膠是否符合設計要求。

方法是在鋼筋種植地制作與混凝土構件強度等級相同的混凝土試件。根據植筋步驟，植筋三組。鋼筋膠完全固化后，進行拉拔試驗。當施加的力達到二級鋼筋屈服強度（450N/mm2）時，出現縮頸現象，然后用專用的鋼筋測功機進行破壞。

測功機施加在夾具上的力應符合fc或fyk（fc：測功機施加的力，N/mm2；fyk：鋼筋屈服強度，N/mm2）。

試驗證明，植膠強度大于鋼筋屈服強度。種植膠的失效是鋼筋的屈服失效，而不是膠水的粘結失效，這表明鋼筋和種植膠都是合格的。

為了檢測鋼筋在工作條件下的質量，對鋼筋種植后進行了無損拉拔試驗。檢測量為植筋總數的10%。

在試驗中，測功機施加的力小于鋼筋的屈服強度，大于設計部門提供的錨固力。公式為fm<fc<fyk（fc：測功機施加的力，N/mm2；fyk：鋼筋屈服強度，N/mm2；fm：植筋設計的錨固力，N/mm2）。
